家庭装修中水电安装是重点，而今家庭电的安装要求越来越高了，不再是简单的照明用电。在生活中我们可能会碰到这种难题：在楼梯上电灯只有一个开关，若是在楼下打开电灯再上楼，关灯时又要跑到楼下，所以双控开关成为了很多人的选择。那么，单控开关和双控开关的区别是什么？双控开关接线分单联双控、双联双控开关、三联双控开关三种，下面主要通过介绍是什么是双控开关、单联双控接线、双联双控开关、三联双控开关及原理三个方面为大家介绍双控开关接线图，为大家做电路接线参考。相信大家看完以下单控开关和双控开关的区别的介绍之后，一定会受益匪浅哦！
什么是双控开关
双控开关，顾名思义就是电灯等电器的开关由两个开关来控制，也就是一个开关同时带有常开和常闭的两个触点。双控开关的便利之处在于可以从两个地方控制电器的开关，比如在楼下打开电灯开关，上楼后顺手就可以关闭电灯。
双控开关原理
双控开关的原理其实非常简单，就是由两个独立的单刀双掷开关组合而成。只要将两组单刀双掷开关的控制线用导线分别连接起来，火线进线连接公共端的一端，零线进线上连接负载再连接到公共端的另一端上，这样一来两端的单刀双掷开关都能分别控制负载的通断。
二、单联双控开关接线图(含原理和接线方法)

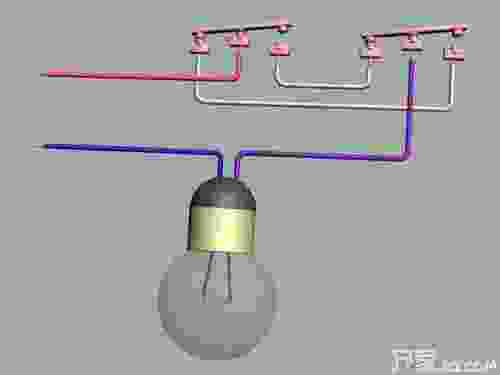

1、单联双控开关接线图
2、单联双控开关原理
单联双控开关实际上就是两个单刀双掷开关串联起来后再接入电路。每个单刀双掷开关有三个接线端，分别连着两个触点和一个刀。
3、单联双控开关接法
把两个单刀双掷开关的两个触点分别相连，即开关1的触点1与开关2的触点1相连，开关1的触点2与开关2的触点2相连，然后两个开关的刀做为整个开关的两端接入电灯的两端。这样当开关1和2的刀同时接打向各自触点1或同时打向触点2时，电路接通，则灯亮。若两开关的刀一个打向触点1而另一个打向触点2时，电路不通，则灯灭。因此两个开关都可以控制灯。两个开关可以放在楼梯的上下两端，或走廊的两端，这样可以在进入走廊前开灯，通过走廊后在另一端关灯，既能照明，又能避免人走灯不灭而浪费电。
三、双联双控开关接线图(含原理和接线方法)

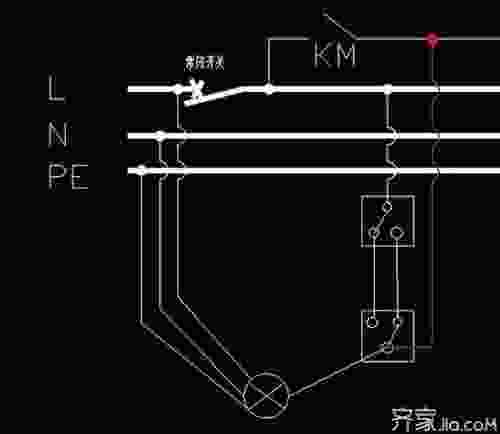

1、双联双控开关接线图
2、双联双控开关原理
双联双控开关的定义与单联双控开关的定义差不多，唯一的区别就是双联是2个按钮的开关，单联就只是一个按钮的开关。那什么是双联双控开关呢?其实很简单，就是指在一个面板上，通过两个按钮来控制两个用电设备，就是两个开关控制这两条电路。
3、双联双控开关的接线
先将一个双控开关的中间接线柱连接到火线，再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱;零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)这样就完成连接了。
四、三联双控开关接线图(含原理的接线方法)
1、三联双控开
2、三联双控开关的原理
三联双控开关的原理跟上面两种双控开关是一样的，就一个控制面板同时集合%E。
单控开关和双控开关的区别
双控开关主要用在卧室，用于控制一个灯，进门按一个，床头按一个，你进门可以直接打开卧室大灯，睡觉的时候直接按床头的开关就能关灯，省着你起来到门口关了，不过这种开关电路走的线要多一倍。
